變頻恒流源供水泵的輸出功率非常大時的自動控制系統設計方案

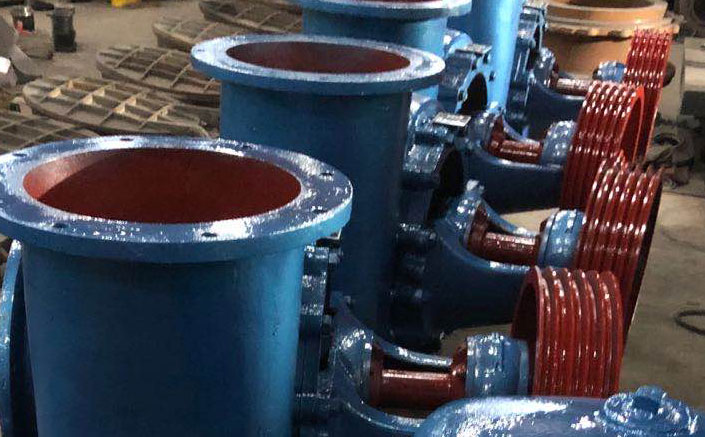

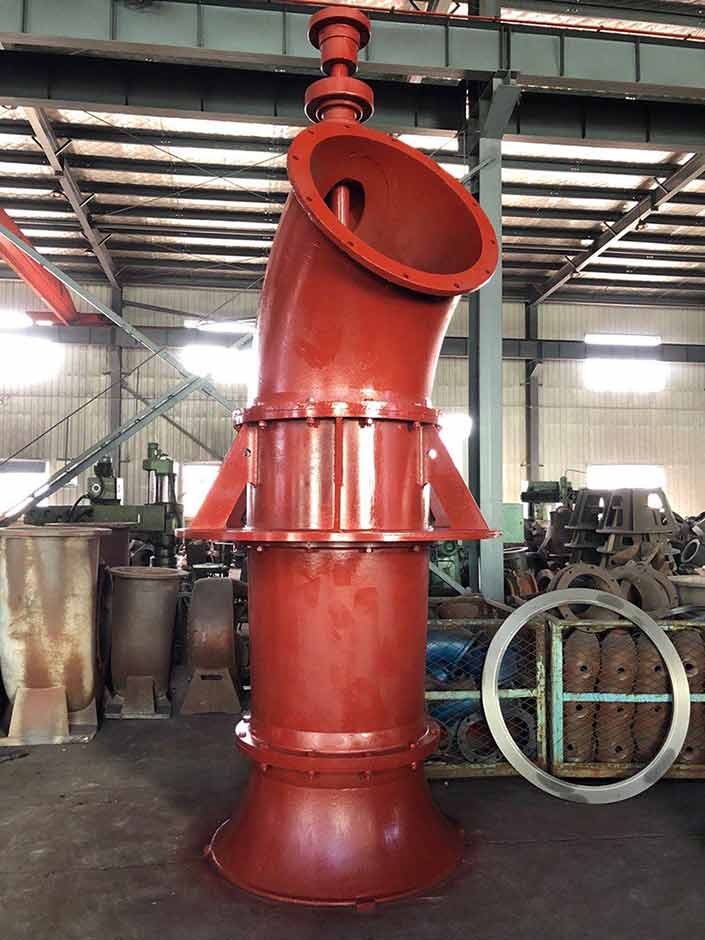

當變頻恒流源供水泵的輸出功率非常大，比如一臺泵的輸出功率為120kW，在貼近零總流量供水時，變頻泵具體的能耗約1/4×120=30kW。這時，當小總流量用水時，變頻大泵會耗費非常多的電磁能。從環保節能考慮到，在小總流量用水時須由小泵供水。以便環保節能可就用一臺變頻小泵。其自動控制系統就是這樣設計方案：
     (1)小總流量用水時，算出大泵在恒流源小總流量供水時的頻率，設為(Hz)Qmin。

(2)大泵在恒流源小總流量供水時，當Hz≤(Hz)Qmin，則變頻器的一個輸出汽車繼電器(可編程控制器的)工作中，向專用型PLC傳出一個信息內容。

(3)PLC接納所述信息內容后：
     (a)操縱變頻器停止工作;
     (b)變頻器終止后在其輸出側開展轉換實際操作：最先使變頻大泵直流接觸器松掉，隨后使小輸出功率(如30kW)小泵連接;
     (c)在變頻器輸出側轉換好后，重啟變頻器，修復恒流源自變量供水。

     (4)由變頻器推動小泵(如30kW)開展小總流量恒流源供水，這時小泵具備全自動睡眠質量與全自動喚起作用，具備小總流量供水的最好環保節能實際效果。
     (5)當用水總流量提升，變頻器的輸出頻率升高，當Hz=(Hz)Qmin，變頻器的一個可編程控制器輸出汽車繼電器工作中。全部供水系統軟件的工作中(2)、(3)上述，水機仍由小泵變頻恒流源供水不會改變。

(6)當用水總流量再次擴大，變頻器的輸出頻率再次升高，當Hz=(Hz)Qmin ΔQ變頻器的另一個可編程控制器輸出汽車繼電器工作中，并向專用型PLC傳出一個信息內容。

(7)PLC接納所述信息內容后
     (a)操縱變頻器停止工作;
     ( b)變頻器終止后在其輸出側開展下列轉換實際操作：先使小泵的變頻直流接觸器松掉，隨后使120kW大泵連接變頻;
     (c)在變頻器輸出側轉換好后，重啟變頻器，修復恒流源自變量供水。
     (8)由變頻器推動120kW大泵開展小總流量恒流源供水，比如由3臺大泵串聯，則較大 供水輸出功率達到120×3=360kW。
