葉輪導葉匹配優化泵穩定之道

混流泵作為流體輸送系統的核心設備，其運行穩定性直接關系到整個系統的可靠性。在眾多影響因素中，葉輪與導葉的匹配關系堪稱水力設計的精髓所在。試驗數據表明，優化匹配的葉輪-導葉系統可將壓力脈動幅值降低30%以上，同時顯著提升機組壽命。這一匹配過程涉及軸向間隙、葉片數量、進口位置和寬度比例等多維參數的協同優化，每一項都深刻塑造著泵內的流動特性和結構響應。

一、葉輪-導葉軸向間隙：壓力脈動與結構響應的雙重調節器

軸向間隙（葉輪出口邊與導葉進口邊之間的軸向距離）是影響動靜干涉強度的首要參數。這一微小區域?qū)崉t構成了旋轉部件與靜止部件之間的能量交換樞紐。

江蘇大學流體機械工程技術研究中心的試驗揭示：當間隙過小時，葉輪出口和導葉進口監測點在小流量工況下出現7～12個顯著的波峰波谷，頻譜范圍顯著拓寬，分頻成分增多，主頻隨流量減小向高頻偏移。這表明過小的間隙加劇了動靜干涉，誘發寬頻激振。數值分析進一步顯示，該區域內渦核尺度隨間隙減小而增大，渦核強度提高，直接導致導葉進口段的速度分布均勻度下降15%以上。

從結構完整性角度看，流固耦合仿真表明：當間隙從0.5D（D為葉輪出口直徑）縮小至0.2D時，導葉根部的應力集中系數上升約40%，葉片形變量增加1.8倍。尤其在小流量工況下，過小間隙導致導葉前緣承受周期性沖擊載荷，易誘發高周疲勞裂紋。因此，推薦將軸向間隙控制在0.3D～0.4D范圍內，以實現脈動抑制與結構剛性的最佳平衡。

二、葉片數量匹配：從源頭上重構壓力脈動頻譜

葉輪與導葉的葉片數量組合直接決定了泵內流動的相位調制特性。國內某大型泵廠對比試驗發現：4葉片葉輪匹配7導葉（簡稱4+7方案）與4+11方案相比，葉輪工作面尾緣處的壓力脈動幅值降低了約25%。

這種改善源于兩方面機理：

通過頻率調制：壓力脈動主頻通常為葉頻（葉片通過頻率），其計算公式為f=n×Z/60（n為轉速，Z為葉片數）。當導葉數Z_g與葉輪葉片數Z_i互為質數時，可打散壓力脈動的同相疊加，避免共振。例如4+7組合中，7為質數，而11同樣為質數，但7與4更易實現非整倍數關系。

尾跡干涉分布：大渦模擬結果顯示：11導葉方案中，葉輪出口射流對導葉的沖擊點分布密集，導致壓力脈動在時域上衰減緩慢；而7導葉方案中，沖擊點間距增大，使尾跡渦得以充分發展破碎，降低了葉輪出口處的湍動能峰值。

但需警惕葉片數過度減少的副作用：當導葉數從11減至7，雖然葉輪區脈動降低，但導葉出口的流動分離傾向增大，在設計流量點效率可能下降1.5%～2.0%。故推薦采用Z_g/Z_i≈1.6～1.8（如4+7或5+9組合），兼顧脈動抑制與效率穩定。

三、導葉進口位置設計：角度偏移的微妙平衡

導葉進口邊相對葉輪出口邊的周向偏移角α（如圖1所示），是精調匹配關系的關鍵幾何變量。華中科技大學的數值研究表明：當夾角α從0°增至5°時，泵效率提升約2.3%，而繼續增大至10°效率反而回落。

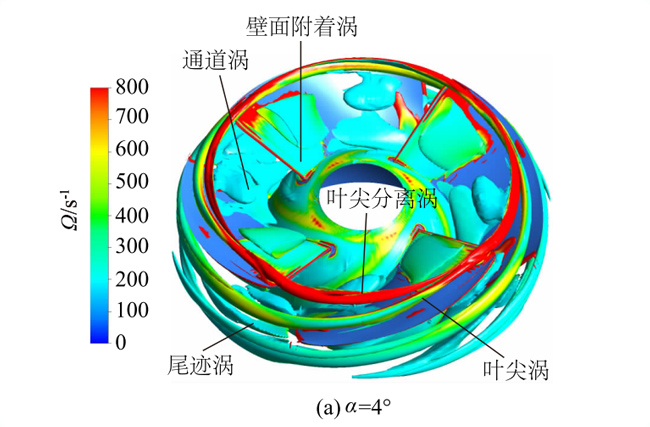

葉輪-導葉相對位置參數示意圖

（示意：葉輪出口邊與導葉進口邊之間的夾角α定義）

這種非線性變化的根源在于：

葉輪出口流動適配：α=5°時，導葉前緣更好地匹配了葉輪出口的絕對速度方向角，使導葉進口沖擊損失最小化。同時，蝸殼隔舌附近的壓力脈動主頻幅值降低約18%，因偏移角削弱了葉輪旋轉對隔舌區的直接擾動。

壓力脈動傳遞路徑變化：隨著α增大（0°→10°），葉輪出口處壓力脈動主頻幅值持續下降，但蝸殼內部分監測點可能出現中低頻脈動（0.3～0.5倍轉頻），這與脫流渦的遷移路徑改變有關。

特別在小流量工況下，α=5°的模型表現出更優的穩定性——其葉輪中部的壓力脈動幅值對流量變化的敏感度降低約40%，該位置恰是整機脈動幅值最大且最敏感的區域。

四、葉輪-導葉寬度匹配：流道包絡的協同優化
葉輪出口寬度b2與導葉進口寬度b3的比例關系（R=b3/b2）直接影響流動的擴散效率與脈動強度。2024年針對LNG潛液泵的最新研究表明：當R從0.8增至1.0時，導葉流道的擴散角減小，邊界層分離得到抑制；但當R1.2后，過流斷面突擴導致旋渦尺度增大。

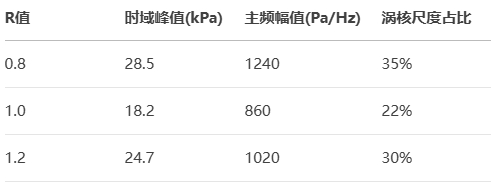

*表：寬度比R對壓力脈動的影響（監測點：葉輪-導葉交界面）

數據來源：機械科學與技術，2024

最優R=1.0的方案使壓力脈動時域峰值降低36%，這源于兩方面優化：

流速平順過渡：b3/b2=1.0時，導葉流道對葉輪出口射流的包容性最佳，避免因流道過窄引發加速損失，或過寬導致擴散分離。

干涉能量耗散：R=1.0的模型在導葉前緣形成穩定的附著渦系，有效耗散動靜干涉能量，使葉頻幅值顯著衰減。

五、動靜干涉機制與控制：從理論到解決方案

動靜干涉本質上是旋轉葉輪的周期性尾跡與靜止導葉相互作用的產物，其強度可用干涉因子IF量化：IF=(Z_i×Z_g)/|Z_iZ_g|。IF值越大，干涉強度越高。例如4+7組合IF=28，而4+11組合IF=44，后者更高的干涉強度與試驗觀測到的脈動加劇現象一致。

成功案例的工程啟示：

相位錯列技術：某電廠冷卻水泵采用不等間距導葉，將葉頻脈動能量分散至多個旁頻，使蝸殼最大振動位移從120μm降至75μm。

后掠導葉設計：導葉掃掠角增至25°時，導葉進口的射流攻角優化，干涉渦的軸向分量增強而徑向分量減弱，導致壓力脈動頻譜中高頻成分（3倍葉頻）的能量減少約30%。

變工況適應性：小流量工況下（0.6Q_d），將葉輪-導葉間隙臨時調大至0.5D（通過可調導葉機構），可抑制主頻向高頻偏移，避免誘發高頻噪聲。

混流泵內部壓力脈動監測點布置（根據整理）

①葉輪進口②葉輪中部③葉輪出口

④導葉進口⑤導葉中部⑥蝸殼隔舌

其中②號點（葉輪中部）被公認為壓力脈動幅值最大且對流量最敏感的位置，而④號點（導葉進口）則是動靜干涉的核心作用區。

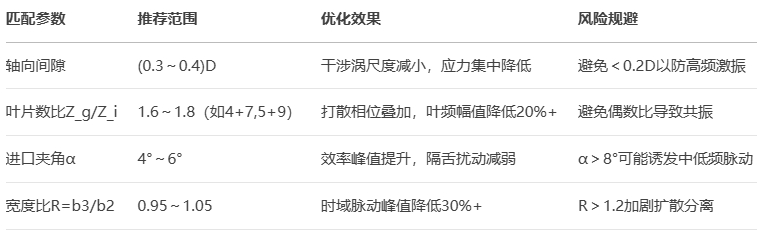

葉輪導葉匹配設計推薦參數匯總

優化葉輪導葉匹配關系絕非簡單的參數調整，而是基于流固耦合機制的全局尋優過程。成功的匹配設計可使混流泵壓力脈動幅值降低30%以上，導葉應力集中系數下降40%，同時維持效率曲線的高效區拓寬12%。隨著智能優化算法和瞬態流固耦合仿真技術的成熟，未來的葉輪-導葉系統將向自適應匹配方向發展——通過實時感知流量變化，動態調節導葉角度或位置，使泵始終運行于最優干涉狀態。這不僅將徹底解決小流量工況下的高頻脈動頑疾，更將推動混流泵邁向“零共振”的新一代設計標準。
