ZLDB型軸流泵

500ZLDB型軸流泵

ZLDB型軸流泵為立式單基礎長軸結構，葉輪結構為半調節。在需要改變?nèi)~片角度時，可以松開葉片緊固螺釘，拆除卡縫螺釘，轉動葉片使葉片上的刻度對準葉輪座上相應的角度刻線，然后擰緊螺釘并重新配作卡縫螺釘，可達到改變運行狀況的目的。

ZLDB型泵機泵直聯，分出水口在基礎之上及出水口在基礎之下兩種結構型式。

ZLDB型水泵一般由進水喇叭、葉輪部件、葉輪外殼、導葉體、中間接管、聯軸部件、彎管、泵軸、傳動軸、傳動裝置以及中間軸承、護軸管、填料函部件、聯軸器組成。

葉輪部件由葉片、葉輪座導水錐等零件組成。中小型泵中葉輪與泵軸用平鍵、螺母聯接，大型泵的輪轂上端與主軸采用法蘭聯接。水泵導軸承為橡膠軸承，采用清水潤滑。泵軸設有軸護管，護管內有潔凈的壓力水，以潤橡膠軸承。

水泵導軸承亦可根據用戶需要，采用復合材料自潤滑軸承，泵軸設有軸護管，水泵啟動時無需加潤滑水，正常運轉時，用過流水潤滑。泵軸的軸承檔鍍鉻或鑲焊不銹鋼軸，彎管出軸處裝有填料密封。

ZLDB型泵的軸向水推力由水泵承受，水泵口徑(30mm-00m。立式電機裝在水泵的電機座上通過彈性聯軸器與傳動軸聯接。

電機座內裝有徑向軸承及推力軸承，推力軸承可承受水泵運行時產生的軸向力，軸承裝在軸承箱內，以油脂或稀油潤滑，功率較大者軸承箱外有水冷卻夾層，使用時通入清潔的冷卻水。配套功率較大采用立式同步電機的水泵，軸向水推力由電機的止推軸承承受，泵通過剛性聯軸器由電機直接驅動。

從聯軸器向下看，水泵為順時針方向旋轉。

泵的出水流道一般采用直管式出水，經擴散管后配接出水拍門，大型泵也可采用虹吸式出水流道，配真空破壞閥斷流。

該型泵的安裝，拆卸均在電機層樓板上完成，人無需進入泵房下面的水池。維修時，無需排除進水池內的水。為防止冬季寒冷，凍壞水泵部件，可將水泵方便地吊出水池。由于泵為一整體，整臺泵傳動軸與泵軸可保證同心，安裝時不需要校正泵軸和傳動軸之同心度。

軸流泵廠家【旭日泵業】可以免費為你提供ZLDB型軸流泵選購指導：

1.ZLDB型軸流泵揚程說明

2.ZLDB型軸流泵流量參數說明

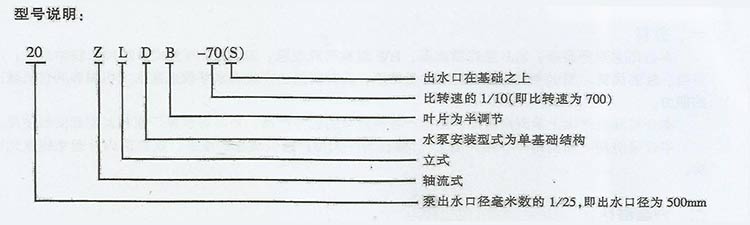

3.ZLDB型軸流泵型號說明
